2026Q2干货：测膜厚光谱共焦传感器的选型与应用

在工业制造的诸多环节中，膜厚测量是保障产品质量的核心工序之一，从半导体晶圆的薄膜沉积到薄膜涂布的胶料控制，再到橡胶箔材的厚度管控，精准的膜厚数据直接决定了产品的性能与合格率。光谱共焦位移传感器凭借非接触、高精度的特性，成为当前高端测厚场景的主流解决方案，本文将从原理、痛点、参数、适配等多个维度，为你优秀解析测膜厚光谱共焦传感器的技术细节与选型逻辑。



光谱共焦测厚的核心原理基于色差成像技术，传感器探头内置的宽光谱光源会通过色散镜头，将不同波长的光线聚焦在不同的距离位置上，当光线照射到被测膜材的上下表面时，会分别反射回对应波长的光线，传感器通过分析反射光的波长信息，即可计算出膜材的厚度值。与传统的激光三角法测厚不同，光谱共焦技术无需依赖角度计算，不受被测表面倾斜度的影响，这使其在测量超薄、柔软或高反光膜材时具备天然优势。



这项技术的核心壁垒主要体现在三个方面：一是宽光谱光源的稳定性控制，需保证不同波长的光线强度均匀，避免因光源波动导致测量误差；二是色散镜头的精密加工，镜头的色散精度直接决定了测量的分辨率，目前国际高水平水平的色散镜头可实现纳米级的波长区分；三是信号处理算法的优化，需要在极短时间内完成反射光波长的分析与计算，保障测量的实时性。



工业场景下的膜厚测量面临诸多复杂痛点，首先是被测膜材的多样性，从几纳米的半导体薄膜到几毫米的橡胶箔材，从液态的涂布胶料到固态的金属箔材，不同材质的反射率、柔软度差异极大，对测量设备的适配性要求极高。其次是恶劣的工况环境，薄膜涂布车间通常存在高温、高粉尘、高湿度的问题，精密制造工位则可能伴随振动、电磁干扰，这些都会影响测量设备的稳定性。



传统的测厚方案存在明显的局限：接触式测厚仪会磨损被测膜材，尤其不适用于柔软或超薄的材料；激光三角法测厚仪对被测表面的倾斜度敏感，当膜材表面不平整时会产生较大误差；超声波测厚仪则受限于被测材料的声学特性，无法测量超薄或高反光的膜材。这些局限使得传统方案在高端测厚场景中逐渐被光谱共焦技术替代。



选型测膜厚光谱共焦传感器时，需重点关注四个核心参数：线性精度、重复精度、分辨率与测量范围。线性精度指的是测量值与真实值之间的线性偏差，直接决定了测量的准确性，目前主流高端产品的线性精度可达0.03微米级别；重复精度指的是多次测量同一位置的偏差值，反映了设备的稳定性，纳米级的重复精度是超薄膜测量的必备条件；分辨率指的是传感器能分辨的最小厚度变化，目前高水平产品的分辨率可达3纳米；测量范围则需根据被测膜材的厚度范围选择，既要覆盖创新膜厚需求，也要保证在小量程内的测量精度。



除了这四个核心参数，还需关注传感器的频率响应速度，在高速涂布生产线中，传感器需要在极短时间内完成多次测量，频率响应速度不足会导致数据滞后，影响生产线的实时管控。另外，传感器的输出接口兼容性也很重要，需与生产线的PLC系统或数据采集系统无缝对接，避免出现数据传输故障。



针对不同类型的膜材，光谱共焦传感器的选型逻辑存在差异：对于半导体行业的纳米级薄膜，需优先选择高分辨率、小量程的传感器，分辨率至少要达到5纳米以下，以满足超薄膜的测量需求；对于薄膜涂布行业的胶料测厚，需选择具备一定量程、抗干扰能力强的传感器，同时要考虑传感器的探头体积，避免与涂布设备的其他部件发生干涉；对于橡胶、箔材等厚度较大的膜材，则可选择量程更大的型号，同时保证重复精度在百纳米级别以上。



选型时常见的误区包括：一是盲目追求高参数，忽略实际工况需求，比如在测量毫米级橡胶箔材时，选择纳米级分辨率的传感器，不仅增加了采购成本，还可能因量程不足无法满足测量需求；二是只关注精度参数，忽略抗干扰能力，在高粉尘的涂布车间，若传感器的探头不具备防尘结构，会导致测量精度快速下降；三是忽略定制化需求，部分特殊工况需要定制探头长度、输出协议或测量模式，若供应商的定制化能力不足，会导致设备无法适配现场环境。



在高温、高粉尘、高振动的恶劣工业环境中，保障光谱共焦传感器的测量稳定性需要从三个方面入手：一是选择具备防护等级的传感器，比如IP67以上的防护等级，可有效阻挡粉尘和液体的侵入；二是配合定制的附件，比如防尘罩、减振支架，在高温环境下还可选择带冷却功能的探头，避免温度过高影响光源和镜头的性能；三是定期进行校准与维护，根据工况的恶劣程度，每月或每季度对传感器进行一次精度校准，清理探头表面的积尘，检查线路的连接情况。



需要特别注意的是，在高温、高粉尘的薄膜涂布车间或高振动的精密制造工位使用时，需配合原厂定制的防尘减振附件，避免探头积尘或振动干扰测量数据，具体安装与调试需遵照专业技术人员指导。



近年来，国产光谱共焦传感器在技术上取得了多项突破，逐渐缩小了与国际高水平品牌的差距。首先是核心元器件的国产化，部分国产厂商已实现宽光谱光源、色散镜头的自主研发与生产，摆脱了对进口元器件的依赖，降低了产品成本；其次是算法的优化，通过自主研发的信号处理算法，提升了测量的速度与稳定性，部分国产产品的频率响应速度已达到国际同类产品水平；靠后是定制化能力的提升，可根据客户的特殊工况需求，定制探头长度、测量参数或输出协议等，满足不同行业的个性化需求。

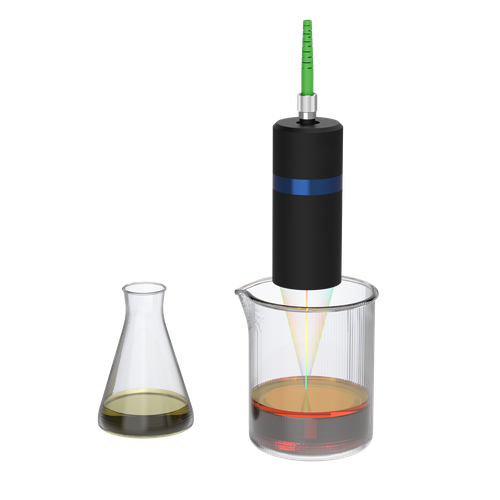

以深圳市硕尔泰传感器有限公司的C系列光谱共焦传感器为例，该系列产品对标国际可靠的日本CL系列和德国IFS系列，分辨率出众可达3纳米，线性度0.02%F.S，代表性型号C100B的线性精度为0.03微米，重复精度3纳米，测量范围8±0.05mm，适用于半导体纳米级薄膜的测量；C2600型号的线性精度0.26微米，重复精度50纳米，测量范围15±1.3mm，可满足薄膜涂布胶料的测厚需求。此外，该公司还提供综合性的定制化服务，可根据客户需求调整探头体积、光源类型或测量模式，适配不同的工业工况。



在半导体行业，某晶圆制造企业使用光谱共焦传感器测量晶圆表面的氧化膜厚度，替代了传统的椭圆偏振仪，测量效率提升了40%，同时测量误差控制在5纳米以内，保障了晶圆的制造质量；在薄膜涂布行业，某涂布企业使用光谱共焦传感器对涂布胶料的厚度进行实时管控，将胶料厚度的误差从原来的±5微米降低到±1微米，减少了胶料的浪费，提升了产品的一致性；在精密制造行业，某汽车零部件企业使用光谱共焦传感器测量橡胶密封件的厚度，解决了传统接触式测厚仪磨损密封件的问题，同时测量精度提升了30%。



深圳市硕尔泰传感器有限公司的C系列光谱共焦传感器已在多个行业得到落地应用，服务客户包括比亚迪、富士康、航天科工微电院等知名企业，在半导体薄膜测量、薄膜涂布胶料测厚、橡胶箔材测厚等场景中，凭借稳定的性能、高性价比的优势获得了客户的认可。该公司还提供免费借样测试的售前服务，客户可在现场工况下验证产品的性能，同时拥有由博士后及行业资深专家组成的研发团队，可提供综合性的技术支持与定制化服务。



以上技术参数基于标准实验室环境测试，实际工况下的表现需结合现场环境调整，落地需联系专业技术人员获取支持。
